在電子元器件的選型與應用中，讓工程師頭疼的往往不是常規參數，而是極限工況下的真實表現。

近期，我們（蘇州谷景電子）接手了一個來自汽車級客戶的緊急技術驗證項目。客戶前期選用了某供應商的一款電感，但在大電流疊加偏置的復雜工況下，產品表現出現了嚴重異常，導致項目一度停擺。更棘手的是，原供應商缺乏高級測試能力和技術解析手段，無法給出數據支撐，更無法提供改善方案。

在客戶陷入困境時，他們找到了以電磁兼容與電感定制見長的谷景電子。

技術難點與驗證：不放過每一個細節

此次客戶的訴求極為嚴苛：要求測試導線穿過磁芯（4㎡截面積），在20kHz頻率下測量串聯電感，并對電感施加0A至20A的偏置電流，步進控制在0.5A，同時記錄每個偏置電流點下的感量變化。更關鍵的是，需要根據測試結果分析不同繞組方式的性能差異。

在這個測試中，常規儀器根本無法勝任。因?yàn)槭┘拥钠秒娏鞲哌_(dá)20A，這在電感測試中屬于強力抗飽和的挑戰。

谷景電子的技術破局

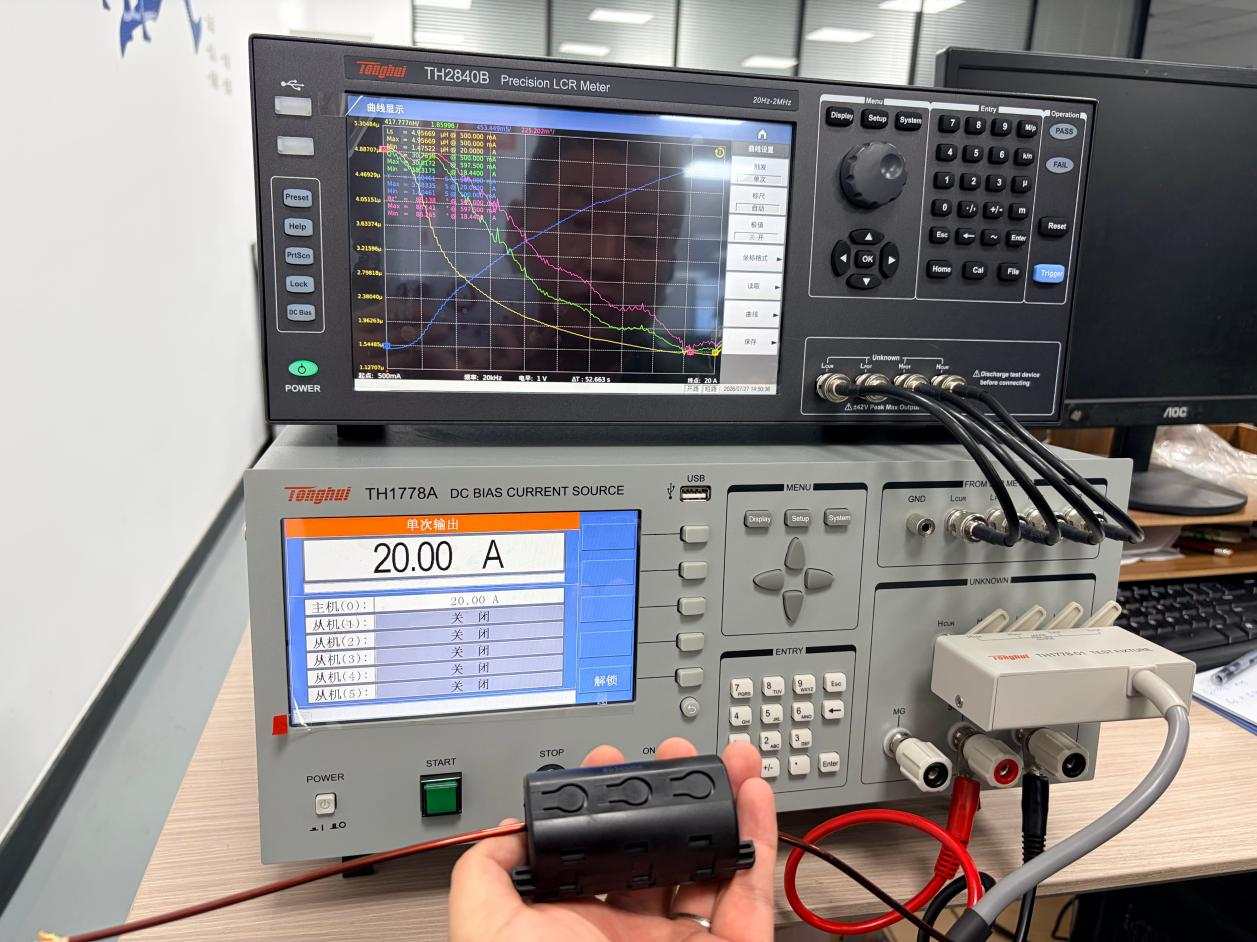

我們馬上動用公司的精密測試系統——高精度LCR表（TH2840B）搭配直流偏置電流源（TH1778A），進行了實測。

在測試現場，工程師將導線穿過磁芯，按照0.5A的步進，通過系統連續追蹤L、Q、Z等關鍵參數。屏幕上的實時曲線直觀地揭示了電感在20A偏置下的感量走勢。我們發現，在低電流區，感量符合預期，但隨著電流攀升至15A-20A區間，某些繞組方式下的感量出現了非線性的“崩塌”與損耗加劇（Q值急劇變化）。

谷景價值：不只是供貨，更是提供“確定性”

基于現場的測試數據，我們能幫客戶找出了原供應商樣品的性能短板，更通過改變繞組方式（重復上述步驟）的對比測試，向客戶交付了優化的繞線與磁芯搭配方案。

這次合作讓客戶深刻體會到：在汽車電子領域，好電感不只是繞線的產物，更是數據驗證和工藝優化的結晶。

谷景電子的優勢在哪里？

自有技術實驗室：我們擁有先進的LCR、偏置電流源及阻抗分析儀，能夠真實復現20A以上的大電流工況，拒絕“盲猜”。

失效分析與快速響應：原供應商無法解決的問題，我們能從頻譜、磁芯材料、繞制工藝等維度給出科學建議。

全鏈路定制能力：從磁芯選材、線材選擇到繞線工藝，谷景能根據實測數據，迅速在量產中調整工藝參數。

在電子行業，當通用標準難以滿足特定需求時，一個有技術、有設備、能現場“把脈”的合作伙伴至關重要。蘇州谷景電子，始終致力于用嚴謹?shù)臏y(cè)試手段和專業的工程思維，為您護航每一個極限工況下的電感選型。
